Wie man einen chinesischen Kronleuchter repariert - die Geschichte einer Reparatur
Im Artikel "Wie man einen Kronleuchter in zwei Drähten steuert" Es wurden verschiedene Schemata in Betracht gezogen, die das Schalten mehrerer Lampengruppen ermöglichten. Der Betriebsalgorithmus ist für alle Schaltkreise gleich: Mit einem kurzen Klick auf den Schalter leuchtet die erste Gruppe auf, mit der zweiten Sekunde und mit dem dritten Klick beide Gruppen gleichzeitig. Um den Kronleuchter auszuschalten, schalten Sie den Schalter wie gewohnt in die geöffnete Position.
Alle zu unterschiedlichen Zeiten betrachteten Schaltungen wurden von Funkamateuren entwickelt. In chinesischen Kronleuchtern sind solche Geräte bereits installiert, und zusätzlich gibt es einige zusätzliche Licht- und manchmal sogar Soundeffekte. Mein Arbeitskollege war mit der Reparatur eines dieser Geräte beschäftigt: Bis Sie mit der Reparatur von Produktionsanlagen beschäftigt sind, können Sie hart für sich selbst arbeiten. Und der Defekt des genannten Geräts war wie folgt - egal wie Sie auf den Schalter klicken, nichts wird eingeschaltet. Es gelang immer noch, die Schaltung zu reparieren, aber auf etwas ungewöhnliche Weise. Darüber hinaus wurde der Mangel selbst von uns nicht verstanden. Aber das Wichtigste zuerst.

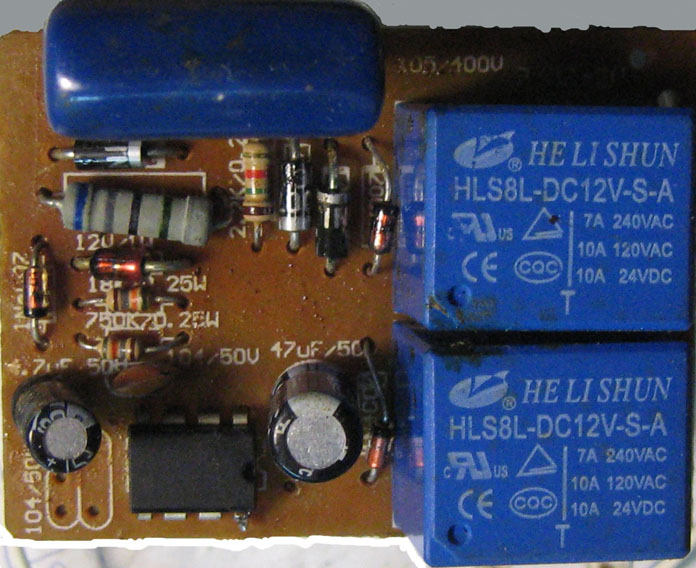

Im Aussehen ist das Gerät recht einfach. Auf der Platine befinden sich zwei Relais, eine Mikroschaltung und mehrere Teile, die etwas größer als die Streichholzschachtel sind. Das Aussehen der Platine ist in Abbildung 1 dargestellt.
Abbildung 1. Das Aussehen der Tafel des chinesischen Kronleuchters
Chinesisches DATENBLATT
Es war natürlich anzunehmen, dass die gesamte Logik der Arbeit im HL2609-Chip verborgen ist. Die Suche nach vertrauten Websites mit Datenblättern ergab nichts: Wir konnten den Chip nirgendwo finden. Aufgrund der Suche in Google und Yandex war es jedoch immer noch möglich, einen mysteriösen Fremden zu finden. Die Beschreibung war zwar auf Chinesisch, was eigentlich erwartet wurde.
Es war nicht möglich, es wie gewohnt im * .pdf-Format herunterzuladen, daher musste ich mich mit Screenshots zufrieden geben - Screenshots. Insgesamt gab es drei solcher Screenshots, von denen der erste in Abbildung 2 dargestellt ist.
Abbildung 2. Pinbelegung und Betriebsarten des HL2609-Chips.
Wenn Sie die Hieroglyphen nicht beachten, können Sie aus dieser Abbildung die folgenden Informationen ziehen.
Erstens haben wir einen HL2609-Chip im DIP-8-Paket. Zweitens ist dies ein Mikrochip der CMOS-Struktur (in der russischen Version ist es auch ein CMOS), der im Bereich der Versorgungsspannungen 2 ... 16 V mit einem maximalen Ausgangsstrom von bis zu 70 mA betrieben werden kann. Es zeigt auch die Pinbelegung (eine modernere, etwas umgangssprachliche Bezeichnung - Pinbelegung) der Mikroschaltung.
Die Stromversorgung erfolgt zwischen 1 und 5 Pins, die Last (L1, L2) ist mit den Pins 7 und 8 verbunden, die als NC (No Connect) bezeichneten Pins 2 und 6 im Mikrokreis sind nirgendwo angeschlossen.
Pin 3, mit R bezeichnet, ist das Zurücksetzen der Mikroschaltung in ihren Ausgangszustand beim ersten Einschalten, und Pin 4 von CLK ist ein Taktimpuls, der den Zustand der Mikroschaltung während nachfolgender kurzfristiger Klicks des Schalters ändert.
Abbildung 3 in der unteren Tabelle zeigt die Logik der Mikroschaltung (Wahrheitstabelle). Sie braucht keine detaillierten Erklärungen.
Abbildung 3. Die Logik des HL2609-Chips.
Auf derselben Seite des chinesischen Datenblattes befindet sich anscheinend ein Diagramm des gesamten Geräts als typisches Schaltschema. Es ist in Abbildung 4 dargestellt. Leider ist das interne Gerät der Mikroschaltung nicht dargestellt, aber wie könnte es bei der Reparatur helfen?
Abbildung 4. Typische HL2609-Schaltung.
Wie es funktionieren soll
Details auf dem Diagramm sowie auf der Platine selbst haben keine Standardbezeichnungen wie R1, R2, C1 usw. Um die Beschreibung zu vereinfachen, musste diese Nummerierung im Diagramm zusätzlich vorgenommen werden. Die Teilenummern sind in Abbildung 4 dargestellt.
Die gesamte Schaltung wird von einem transformatorlosen Gleichrichter VD1 gespeist, der gemäß einer Brückenschaltung mit hergestellt ist Austastkondensator C1.Wenn Sie das Gerät zum ersten Mal einschalten (1 Spalte der Wahrheitstabelle), bis der Kondensator C2 aufgeladen ist, hat der Kondensator C3 eine niedrige Spannung, die den Mikrokreis in seinen Ausgangszustand zurücksetzt. Beide Relais sind ausgeschaltet. Die Lampen leuchten natürlich nicht. Ferner wird der Kondensator C3 auf einen hohen Pegel geladen und wird durch den weiteren Betrieb der Schaltung nicht beeinflusst.
Gleichzeitig wird der Kondensator C5 aufgeladen, der den Chip mit einem kurzen Klick auf den Schalter mit Strom versorgt, um Lampengruppen zu schalten. Mit jedem Klick wird ein Takt am Kondensator C4 erzeugt, und das Relais schaltet gemäß der in 3 gezeigten Wahrheitstabelle.
Da der Kondensator C2 während eines kurzen Klicks keine Zeit hat, sich vollständig zu entladen, wird der Rücksetzimpuls am Kondensator C3 nicht gebildet und die Vorrichtung kehrt nicht in ihren ursprünglichen Zustand zurück. Der Kronleuchter wird wie gewohnt ausgeschaltet, was der letzten Spalte der Wahrheitstabelle entspricht.
Alles scheint einfach, klar und verständlich zu sein, aber wie der Klassiker immer sagte ...
"Und schalten Sie es ein - funktioniert nicht!"
Das Schema des Geräts und die Logik seiner Funktionsweise sind einfach und klar. Es scheint, dass es einfach nichts gibt, was nicht funktioniert. Und doch ...
Externe Manifestation des Defekts - keine einzige Gruppe von Lampen ist eingeschaltet. Bei der Überprüfung von Teilen, Dioden und Widerständen fand ein Multimeter keine fehlerhaften Teile. Kondensatoren wurden einfach durch Austauschmethode überprüft. Was war die Schlussfolgerung von hier? Der Chip ist schuld.
Bei der Untersuchung der Schaltung stellte sich heraus, dass die Relais zu versuchen schienen, sich einzuschalten, und die Schaltsequenz entsprach vollständig der in Abbildung 3 gezeigten Wahrheitstabelle. Das Einschalten erfolgte jedoch nicht vollständig: An den Klemmen 7 und 8 fiel die Spannung nur auf 5 Volt ab. Bei vollständig geöffneten Ausgangstransistoren sollte die Spannung an diesen Klemmen jedoch nicht mehr als 0,5 V betragen.
Übrigens "sackte" die Spannung am Kondensator C2 ebenfalls auf 5 V ab. Eine Erhöhung der Kapazität des Abschreckkondensators C1 führte ebenfalls nicht zur Beseitigung des Defekts. Auch eine Diodenbrücke wurde durch Austausch überprüft. Es wurde kein positiver Effekt erzielt.
Die Forschung wurde fortgesetzt. Anstelle eines Relais wurden natürlich LEDs mit Begrenzungswiderständen angeschlossen. Wenn der Schalter klickt, leuchten die LEDs auf und erlöschen in der in der Wahrheitstabelle angegebenen Reihenfolge. Das scheint der Weg zu sein, um das Problem zu lösen! Es ist notwendig, einen Optokoppler mit einem Transistor, einer solchen Art von Verstärker, anzubringen, der den Betrieb des Relais steuert. Diese Experimente sind in 5 gezeigt.
Abbildung 5
Die Argumentation war wie folgt. Ein fehlerhafter Mikrokreis kann das Relais nicht einschalten, und die Optokoppler-LED sollte die Ausgangsstufe des Mikrokreises entlasten. Der Transistor am Ausgang des Optokopplers schaltet das Relais einfach und bedingungslos ein. Aber unsere Überraschung kannte keine Grenzen, als diese Revision das Relais immer noch nicht einschaltete. Es scheint, dass die Experimente in eine Sackgasse geraten sind und eine weitere Fortsetzung keinen Sinn ergibt.
Das Problem wurde mit einer völlig anderen Methode gelöst. Die Schaltung wurde in ihren ursprünglichen Zustand zurückversetzt, und eine zusätzliche Quelle wurde parallel zum Kondensator C2 geschaltet, nur ein geeigneter 12-V-Transformator mit einer Gleichrichterbrücke.
Nach einer solchen Addition funktionierte die Schaltung erwartungsgemäß, der gesamte Schaltalgorithmus ist vollständig implementiert. Das Problem liegt zwar im Chip, aber es ist unwahrscheinlich, dass Sie einen kaufen. Daher können Sie hier nur den abgedroschenen Satz wiederholen, dass alle Mittel gut sind, um das Ergebnis zu erzielen. Die zusätzlichen Verbindungen sind in Abbildung 6 dargestellt.
Abbildung 6
Boris Aladyshkin
